HONTEC是领先的多层板制造商之一,致力于为28个国家/地区的高科技行业提供高混合,小批量和快速上手的原型PCB。
我们的多层板已通过UL,SGS和ISO9001认证,我们也正在应用ISO14001和TS16949。
位于深圳宏达电子与广东,UPL,DHL和世界一流的货运代理合作,提供高效的运输服务。欢迎从我们这里购买多层板。客户的每一个要求都会在24小时内得到答复。
大尺寸PCB超大尺寸PCB抽油机主板:板厚4.0mm,4层,L1-L2盲孔,L3-L4盲孔,4/4/4 / 4oz铜,Tg170,单个面板尺寸820 * 850mm。石油钻机主板:板厚4.0mm,4层,L1-L2盲孔,L3-L4盲孔,4/4/4 / 4oz铜,Tg170,单个面板尺寸820 * 850mm。

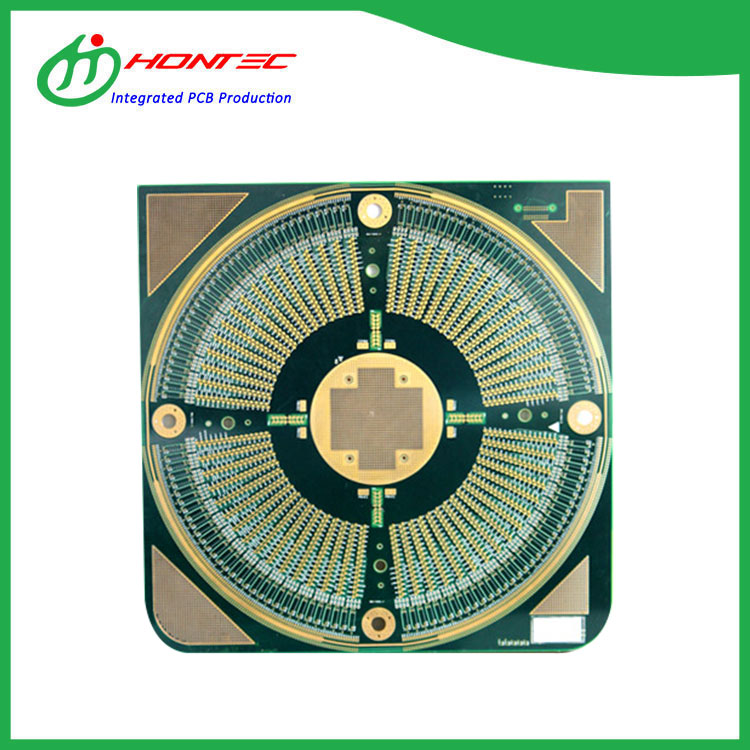

多层精密PCB-多层板的制造方法通常是先通过内层图案制成,然后通过印刷和蚀刻方法制成单层或双面基板,并将其包含在指定的中间层中,然后加热,加压并粘合。随后的钻孔与双面板的电镀通孔方法相同。
实际上,八层金手指印刷电路板通过特殊工艺在覆铜箔层压板上涂覆了一层金,因为该金具有很强的抗氧化性和很强的导电性。
多层PCB电路板 - 多层板的制造方法通常首先由内层图案制成,然后单面或双面基板是通过打印和蚀刻方法制成的,该方法包含在指定的层中,然后加热,加压,加压和结合。至于随后的钻孔,它与双面双面板的镀层整孔方法相同。它是在1961年发明的。
在触摸时代,电容屏PCB已应用于各种工业设备,例如工业自动化,加油站终端,飞机显示屏,汽车GPS,医疗设备,银行POS和ATM机,工业测量仪器和高铁等一下,新的工业革命正在发展。以下是关于4层电容器屏蔽PCB的信息,希望能帮助您更好地了解4层电容器屏蔽PCB。
在PCB验证中,将一层铜箔粘合到FR-4的外层。当铜厚度= 8盎司时,将其定义为8盎司的重铜PCB。 8盎司重的铜PCB具有出色的扩展性能,高温,低温和耐腐蚀性,这使电子设备产品的使用寿命更长,并且还可以极大地帮助简化电子设备的尺寸。特别是,需要运行更高电压和电流的电子产品需要8盎司重的铜PCB。
