在设计现代电子产品时，一项持续存在的挑战让许多工程师彻夜难眠。我们如何确保信号以极高的速度干净可靠地传输。这个问题是 5G 基础设施、先进雷达和卫星通信等高性能应用的核心。解决这一挑战的核心在于H高频板。在宏泰克，我们专注于制造这些关键组件，将理论设计原理转化为有形的、高可靠性的产品，以满足当今技术的严格要求。
最大限度减少信号损失背后的核心原则是什么

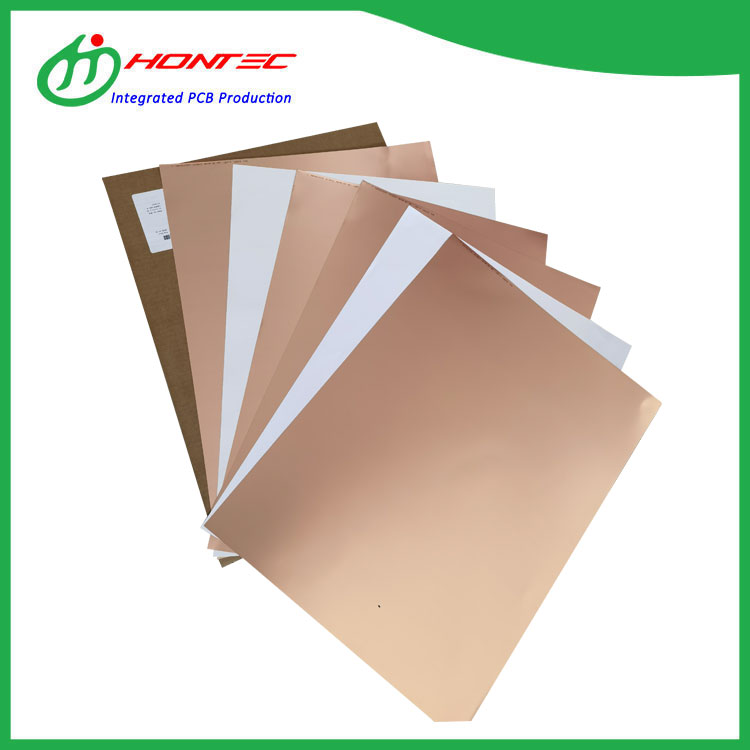

为了解决信号丢失的问题，我们必须首先了解导致信号丢失的原因。一个高频板不仅仅是一个标准的PCB。其设计精心控制了几个关键因素。介电常数 (Dk) 的一致性至关重要，因为变化会导致信号失真。同样重要的是耗散因数 (Df)，它决定了有多少信号能量在基板材料内以热量形式损失。在宏泰克，我们的设计理念从材料的选择开始。我们与领先的层压板供应商合作，使用具有超低且稳定的 Dk/Df 值的基板，确保从电路板的基础开始可预测的信号行为。
受控阻抗和精密路由如何发挥作用
一旦选择了正确的材料，精度就会发挥作用。我们如何保持整个跟踪路径上的信号完整性。答案在于受控阻抗布线和复杂的层叠设计。我们的工程团队在制造开始之前利用先进的仿真软件对 PCB 叠层进行建模。这使我们能够定义精确的走线宽度和间距，以实现目标阻抗（通常为 50 或 100 欧姆），从而最大限度地减少反射。对于一个高频板，这个精度是没有商量余地的。我们保证严格的阻抗容差（通常低至 ±5%），以确保您的设计按模拟执行。
有哪些具体产品功能可以对抗电磁干扰
发射和接收的干扰都会损坏敏感电路。那么，如何设计一个好的高频板对此的屏蔽。我们的方法将多种策略直接集成到电路板制造中：
先进的接地方案：利用多点接地和专用接地层提供干净的参考和屏蔽。
屏蔽过孔：在关键迹线周围实施交错的“缝合”通孔以创建法拉第笼。
表面光洁度：提供诸如化学镀镍化学镀钯浸金 (ENEPIG) 等选择，可在高频下实现卓越的表面电导率和信号完整性。
为了说明将这些原则变为现实的规范，请考虑标准的参数宏泰克高频产品：
| 参数类别 | 典型规格 | 益处 |
|---|---|---|
| 芯材 | 罗杰斯 RO4350B，塔康尼克 TLY | 低损耗、稳定的 Dk，实现一致的性能 |
| 阻抗容差 | ±5% 或更好 | 减少信号反射并确保完整性 |
| 最小走线/空间 | 3/3 百万 | 实现密集、高速路由 |
| 表面处理 | ENEPIG、沉银 | 优异的信号集肤效应性能 |
| 电镀孔公差 | ±2百万分之一 | 通过连接和屏蔽确保可靠 |
为什么与专业制造商合作至关重要
设计一个可靠的高频板超越遵循清单。它需要深厚的材料知识、精密制造和严格的测试。这就是宏泰克优势变得明显。我们的专业知识将复杂的设计转化为可制造的高产量产品。我们不只是供应电路板；我们还供应电路板。我们成为您工程团队的延伸，提供可制造性设计 (DFM) 反馈以预防问题。凭借我们最先进的设备和受控的工艺环境，我们确保每一个高频板这使得我们的工厂符合最高的质量和性能标准。
，这个精度是没有商量余地的。我们保证严格的阻抗容差（通常低至 ±5%），以确保您的设计按模拟执行。宏泰克为您的创新提供可靠、高性能的基础。联系我们今天，我们将根据您的项目要求，讨论如何将您最具挑战性的高频应用变为现实。
