概括： 厚铜 PCB对于高功率、高可靠性应用至关重要。本文探讨了它们的优点、设计注意事项、制造工艺和实际应用，以帮助工程师和企业优化电子性能，同时减少故障。
目录

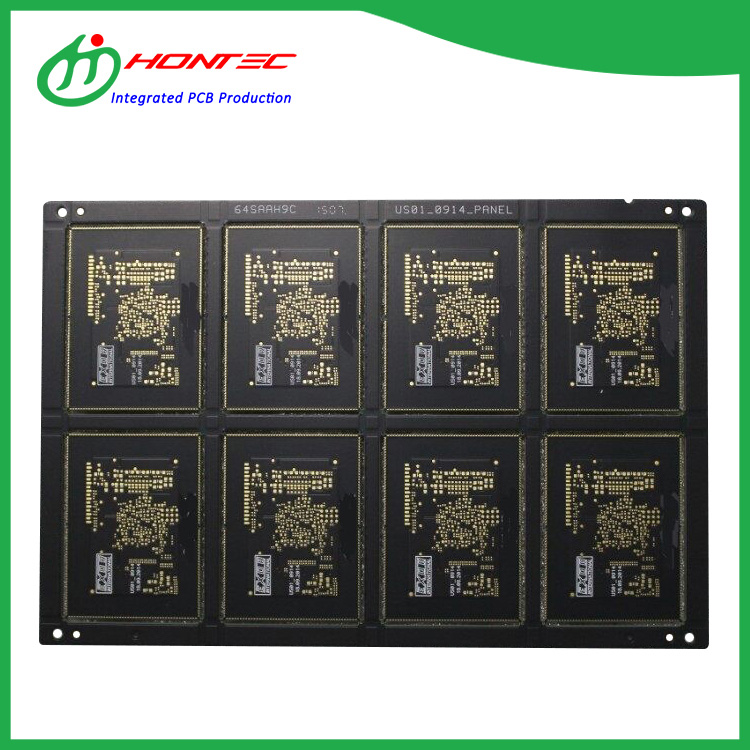

什么是厚铜PCB？
厚铜 PCB 是设计铜厚度超过标准水平（通常为 3 盎司/平方英尺（105 微米）或以上）的印刷电路板。它们可以处理更高的电流，有效散热，对于工业电力电子、汽车电子和大电流电路至关重要。
与标准 PCB 相比，厚铜 PCB 提供：
- 增强的载流能力
- 改进的热管理
- 增加机械强度
- 在苛刻的条件下具有更长的使用寿命
厚铜PCB的优点
| 特征 | 益处 |
|---|---|
| 高电流容量 | 支持更高的电流强度而不会过度加热。 |
| 优良的散热性能 | 降低因热应力而导致组件故障的风险。 |
| 机械强度 | 在操作过程中防止翘曲和变形。 |
| 耐用性 | 延长恶劣工业环境中 PCB 的使用寿命。 |
这些优点使得厚铜 PCB 在可靠性和性能不容妥协的领域中不可或缺。
厚铜 PCB 的设计注意事项
设计厚铜 PCB 需要仔细注意影响性能和可制造性的因素：
- 走线宽度和厚度：确保走线能够处理所需的电流而不会过热。
- 热管理：使用散热孔、散热片和散热器来有效散热。
- 材料选择：根据热和机械需求选择 FR-4、聚酰亚胺或金属芯板等基板。
- 电镀技术：电镀铜确保均匀的厚度和可靠性。
- 面板化：优化制造产量并减少浪费。
厚铜PCB制造工艺
厚铜 PCB 的生产涉及几个关键步骤：
- 基材准备：选用优质基材和预粘铜箔。
- 层压：在高温高压下压制铜层和半固化片。
- 图案化：使用光刻来定义电路路径。
- 蚀刻：去除多余的铜以留下所需的痕迹。
- 电镀：为高电流走线构建额外的铜。
- 表面处理：采用喷锡、沉金或其他表面处理以提高可焊性。
- 测试：电气、热和机械测试，以确保性能标准。
厚铜PCB的应用
重铜 PCB 广泛应用于耐用性和高功率处理能力至关重要的行业：
- 工业电源和逆变器
- 电动汽车和充电站
- 电信和 5G 基础设施
- 医学影像和高功率诊断设备
- 高电流 LED 照明系统
厚铜 PCB 的维护技巧
适当的保养可确保使用寿命和可靠的运行：
- 定期目视检查腐蚀、分层或过热情况。
- 检查焊点是否有裂纹，必要时进行加固。
- 使用非研磨性抗静电溶液进行清洁。
- 确保运行期间适当的热管理。
- 请遵循制造商关于电力负载限制的指南。
常见问题解答
- Q1：厚铜 PCB 可以承受极高的电流吗？
- 是的，通过适当的走线设计和铜厚度，它们可以根据应用处理超过 100A 的电流。
- Q2：铜层可以多厚？
- 典型的重铜 PCB 每层重量范围为 3 盎司（105 μm）至 10 盎司（350 μm）。
- Q3：厚铜PCB比较贵吗？
- 由于额外的材料和制造复杂性，它们通常比标准 PCB 更昂贵，但它们的性能和使用寿命证明了投资的合理性。
- Q4：哪些行业从重铜PCB中受益最大？
- 汽车、工业电力、航空航天、医疗设备和电信等行业因其高电流和热性能而受益匪浅。
联系鸿泰
宏泰克专门生产满足严格工业和商业标准的高质量厚铜 PCB。我们的专业知识可确保为您最关键的应用提供可靠、高性能的电路板。如需了解更多详情和定制解决方案，联系我们今天。
