在不同的应用程序场景中高速板设计需要密切适应其核心功能和物理局限性，显示出明显的分化重点。作为系统的神经中心，背板承担着连接许多女儿卡并实现高速数据交换的重大责任。这种高速板设计的核心挑战是克服由超高密度互连引起的信号完整性问题。它特别强调严格的阻抗控制以匹配高速信号通道，并且对连接器的选择，布局和后钻探过程几乎有严格的要求。必须将反射和串扰最小化，以确保在长距离传输下的数据可靠性和时钟同步。同时，背板的巨大物理尺寸和复杂的堆叠结构也提出了散热和机械强度的独特要求。
对于线卡（或名片），上面的高速板直接负责信号的传输，处理和转发。这种类型的设计着重于优化从接口到处理芯片的信号的传输路径。高速板必须仔细布置高速差异对线，精确控制其相等的长度，相等的距离和间距，以最大程度地减少符号间干扰和信号失真，并确保在高频（例如25G+）下数据保真度。电源完整性和低噪声电源是另一个关键，并且必须通过优化的堆叠，大量的退耦电容器和可能的分式电源层提供高速芯片的“干净”能源。另外，散热密度通常更高，需要散热器甚至是管道设计。

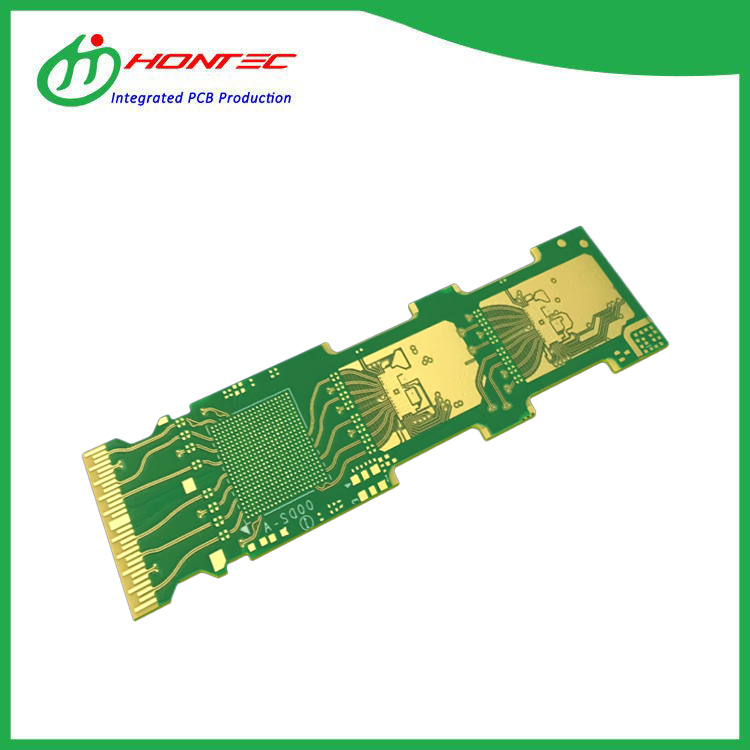

至于光学模块，高速板在他们内部，在极度紧凑的空间中实现电流/光电转换。设计的主要重点是极端微型化和高频性能之间的最终平衡。高速板的面积非常昂贵，接线层的数量有限，并且RF设计概念被广泛借用。有必要精心模拟和优化微带/条纹结构，特别注意高频皮肤效应和介电损失，并巧妙地使用混合基板材料（例如FR4与Rogers合并）来满足严格的插入损失和返回损失指标。它的设计还必须解决高速芯片，驱动电路和激光器/探测器之间在极短的互连距离之间的电磁兼容性问题。总之，在设计高速板时，背板专注于大型高密度互连的稳定性，线卡强调了集成路径的信号质量和电源保证，并且光学模块追求高频性能和高频性能和热量耗散协调在微型化的限制下。
